水道目標監控平臺解決方案



1  系統簡介

水道目標監控平臺面向漁港、河道、出?？凇⒋a頭區域等水上監管區域的目標實時管 控平臺。采用立體多方位的設備監管模式，結合多套組合監測方法，實現對水道內運動目 標的未開啟 AIS、非法拋錨、追越、超速等違規行為的有效監測。在水道監管區域通過架 設高清相機實現對監控目標的自動抓拍，并通過 VHF 設備進行自動通報語音播發，對現場 出現的告警事件實現自動處理手段。形成對船舶違章行為的有效震懾、監管、記錄，提高 航行安全性。

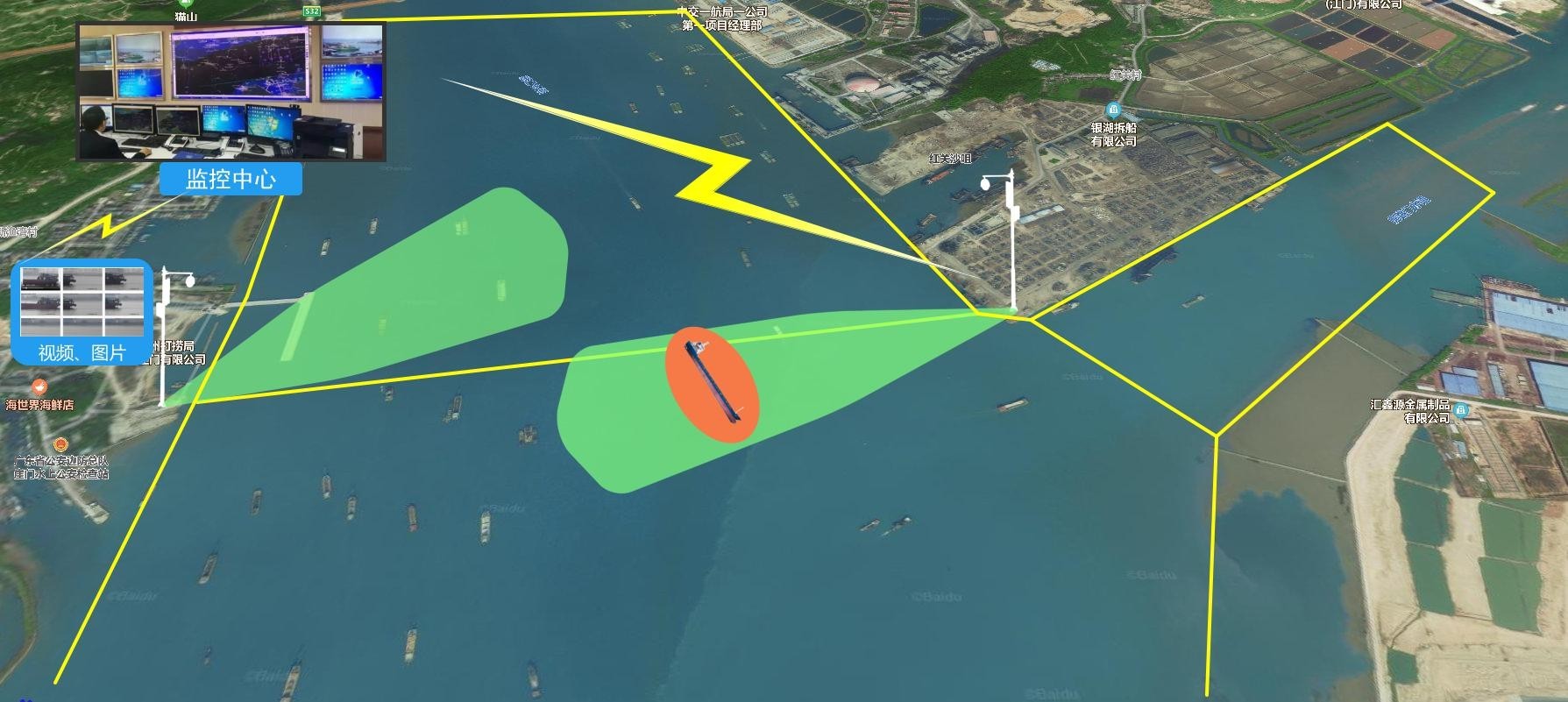

水道目標監控平臺示意圖如圖 1-1 所示：

圖 1-1 水上目標監控平臺示意圖

水道目標監控平臺通過多元空間立體結構對監控區域進行全方位監控。水道監管區域 通過 AIS 設備實現對區域內明確目標的第一層監管；再采用固態雷達對空間水域的大小目 標進行第二層匯總處理，通過目標融合機制對目標進行方位修正并分離出未開啟 AIS 設備 目標； 平臺會根據目標所在水道區域獲取最近的 CCTV 設備對目標進行第三層現場取證 及識別；最后通過第四層的 VHF 高頻設備對該目標進行區域通告處理。

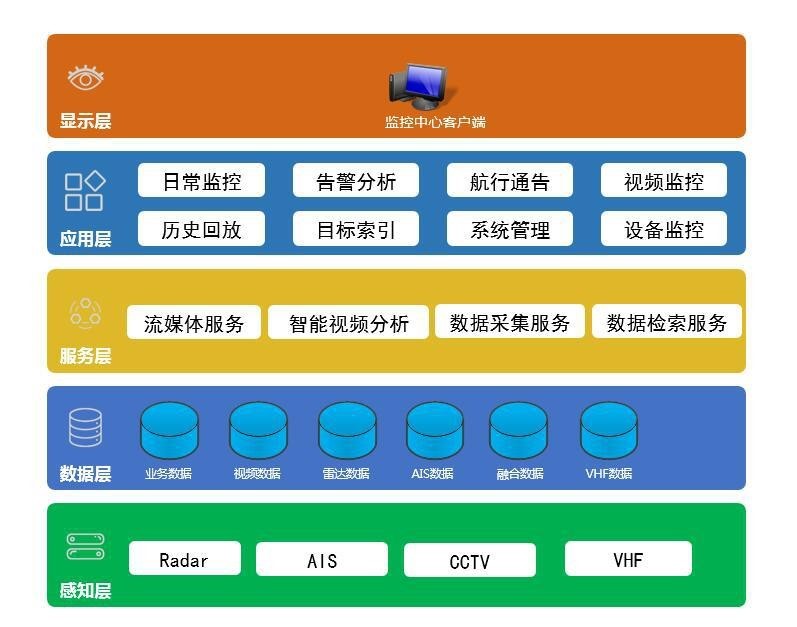

整個系統分為感知層、數據層、服務層、應用層、顯示層，以 B/S 的系統結構實現。 感知層包括雷達、AIS、CCTV、VHF 等前端監控設備，實現目標進出監管區域識別、拍照、 航行通告和警告歷史回放。數據層包括業務數據、視頻數據、雷達數據、AIS 數據、融合 數據，實現數據的存儲管理。服務層主要包括了流媒體服務、數據采集服務、數據融合服 務、數據檢索服務、數據統計及分析服務，為卡口應用提供高效數據處理服務。應用層包 括了日常監控、告警分析、航行通告、視頻監控、歷史回放、后臺服務、系統管理等功能， 實現卡口應用信息處理。顯示層通過客戶端展現監管區域相關信息。如圖 2-1 是系統整體架構設圖。





3    系統功能介紹

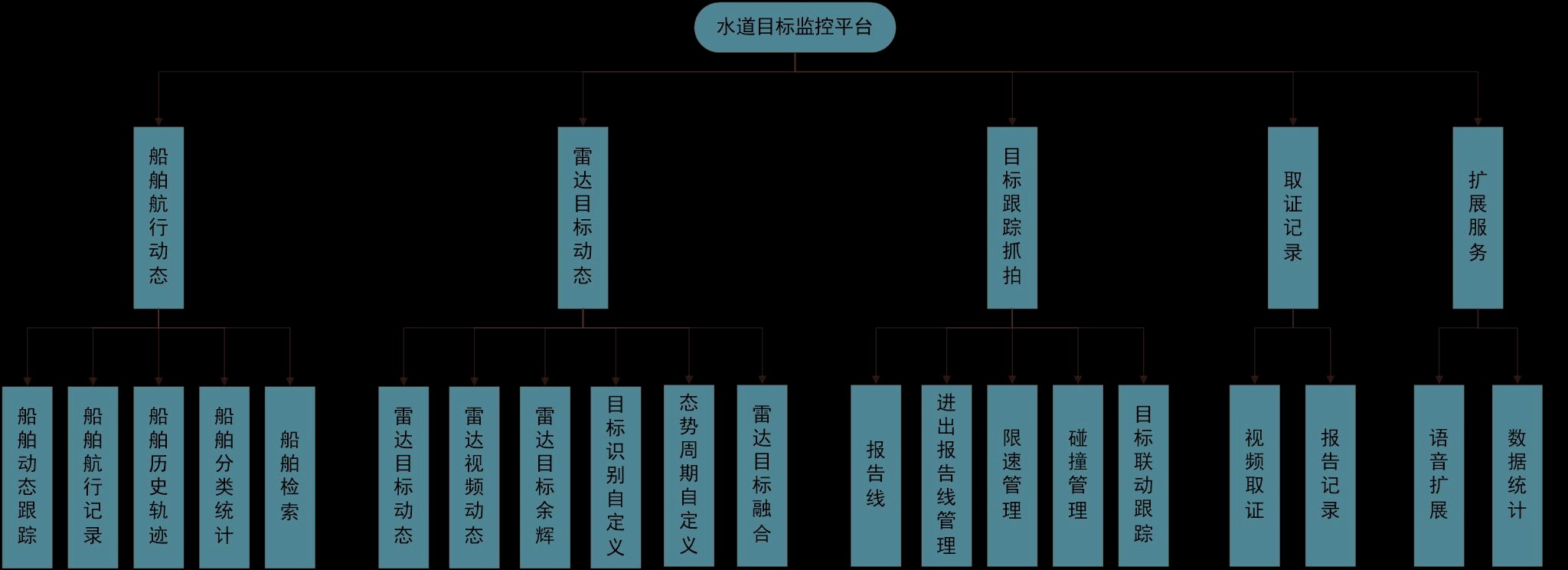

系統功能結構圖如圖 3-1 所示：


圖 3-1 系統功能結構圖

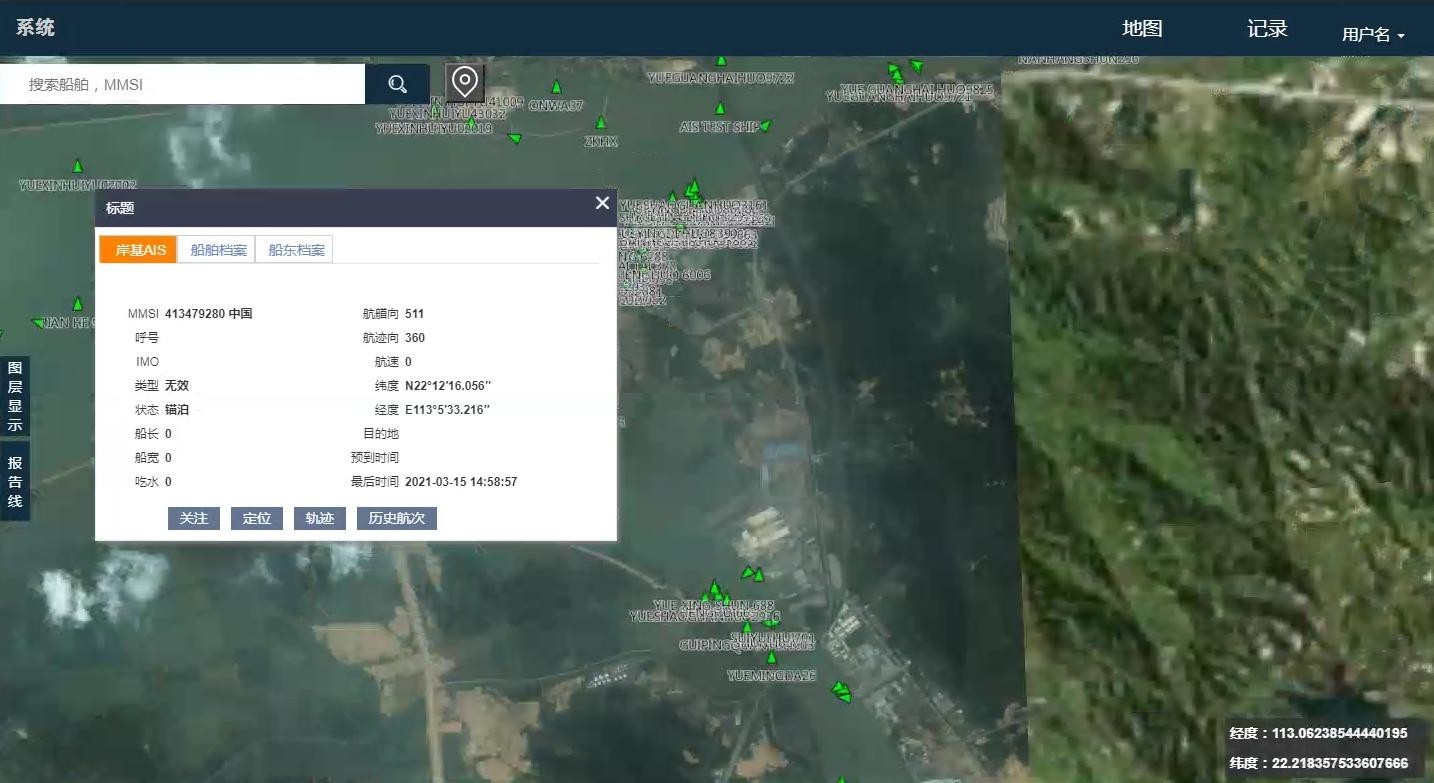

水道目標監控平臺以電子地圖平臺為基礎，對監管航段內的船舶航行動態進行實時感 知、采集、跟蹤、分析、處理和記錄，實現監管區域船舶通航態勢、船舶通行記錄、船舶 照片庫、AIS 未開啟監測、異常行為告警、船舶進出港核對、航行通告、視頻監控、業務 處理、記錄回放、統計分析和系統管理功能。
