優勢
1.支持 1000BASE -X multi-mode/singlemode或SFP 端口
2.體積精巧
3.寬泛的工作溫度:-40℃～75℃
4.冗余雙電源供電
5.釘軌或掛板安裝

簡介

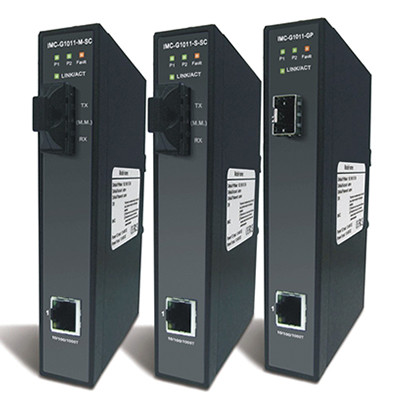

IMC-G1011-FX/IMC-G1011-GP 系列產品是研訊科技推出的一款體積嬌小、即插即用型千兆工業以太網光纖媒體轉換器產品；提供媒體之間的轉換 1個10/100/1000Base-T（X）和1000BASE - X的協議轉換；IMC-G1011-FX/IMC-G1011-GP系列是剛性的IP - 30的防護等級設計，支持-40至75℃工作溫度；因此IMC-G1011-FX/IMC-G1011-GP 可滿足多數操作環境的需求，是您值得信賴的光電轉換器。

特征
1．支持1個端口個10/100/1000Base-T 自動協商和auto-MDI/MDI-X
2．支持1端口1000BASE - Xmulti-mode/singlemode 或SFP端口
3．寬工作溫度范圍從-40℃至75℃
4．繼電器輸出的1A24 伏直流
5．剛性的IP–30防護等級設計
6．導軌和面板安裝

技術指標
以太網標準：
IEEE 802.3標準的10Base - T 的
IEEE 802.3u 標準支持100Base-T(X) 和100Base-FX
IEEE 802.3z 支持1000Base-X
IEEE 802.3ab 支持 1000Base-T

LED指示燈：
電源指示燈：綠色：電源LED × 2
故障指示器：黃色：半雙工
10/100/1000TX RJ45 端口指標：綠色端口連接/活動，Amber forduplex 琥珀色為雙工1000BASE-T 端口指標：綠色端口連接/活動
Fault contact：
繼電器：繼電器輸出24Vdc 的運載能力為1A
DIP 開關：繼電器輸出功能啟用/禁用的DIP 開關

功率：
冗余輸入電壓：雙12~48伏直流電壓電源輸入6針接線端子
功耗（典型值）：3.5W
過載電流保護：當前
反接保護：當前

物理特性：
防護等級：IP30
尺寸：26.1（寬）x94.9（寬）x144.3（高）mm（1.03x3.74x5.68 英寸）
重量：400

環境：
存儲溫度：-40℃至85℃（-40 至185 °F）
工作溫度：-40至75℃（-14 至170 °F）
操作濕度：5％至95％非冷凝

通過測試：
EMI：FCC Part15,CISPR(EN55022) classA
EMS：EN61000-4-2(ESD), EN61000-4-3(RS),
EN61000-4-4(EFT), EN61000-4-5(Surge),
EN61000-4-6(CS),EN61000-4-8,EN61000-4-11
Shock： IEC60068-2-27
FreeFall： IEC60068-2-32
Vibration：IEC60068-2-6
Safety： EN60950
Warranty：5 年

安裝尺寸


選購指南
型號：
IMC-G1011-GP：
Industrial GigamlEia converter with 1x10/100/1000TX and 1x1000FX SFP
IMC-G1011-M-SC：
Industrial GigamlEia converter with 1x10/100/1000TX and 1x1000SX Multi-mode
IMC-G1011-S-SC：
Industrial GigamlEia converter with 1x10/100/1000TX and 1x1000LX Single-mode

SFP模塊：
SFP1G-SX：
SFP module with LC connector for 550m transmission 850nm (multi-mode),0～70,-40～85（-1 modle）
SFP1G-MLX：
SFP module with LC connector for 2km transmission 1310nm (multi-mode),0～70,-40～85（-1 modle）
SFP1G-LX10：
SFP module with LC connector for 10km transmission 1310nm (single-mode),0～70,-40～85（-1 modle）
SFP1G-LX20：
SFP module with LC connector for 20km transmission 1310nm (single-mode),0～70,-40～85（-1 modle）
SFP1G-LHX30：
SFP module with LC connector for 30km transmission 1310nm (single-mode),0～70,-40～85（-1 modle）
SFP1G-XD50：
SFP module with LC connector for 150km transmission 1550nm (single-mode),0～70,-40～85（-1 modle）
SFP1G-ZX70：
SFP module with LC connector for 70km transmission 1550nm (single-mode),0～70,-40～85（-1 modle）

LC Simplex BIDI：
SFP1GB3-LX10：
SFP module with LC connector for 10km transmissionTx：1310nm Rx：1550nm (single-mode),0～70,-40～85（-1 modle）
SFP1GB5-LX10：
SFP module with LC connector for 10km transmissionTx：1550nm Rx：1310nm (single-mode),0～70,-40～85（-1 modle）
SFP1GB3-LX20：
SFP module with LC connector for 20km transmissionTx：1310nm Rx：1550nm (single-mode),0～70,-40～85（-1 modle）
SFP1GB5-LX20：
SFP module with LC connector for 20km transmissionTx：1550nm Rx：1310nm (single-mode),0～70,-40～85（-1 modle）
SFP1GB3-LX40：
SFP module with LC connector for 40km transmissionTx：1310nm Rx：1550nm (single-mode),0～70,-40～85（-1 modle）
SFP1GB5-LX40：
SFP module with LC connector for 40km transmissionTx：1550nm Rx：1310nm (single-mode),0～70,-40～85（-1 modle）
SFP1GB3-LX60：
SFP module with LC connector for 60km transmissionTx：1310nm Rx：1550nm (single-mode),0～70,-40～85（-1 modle）
SFP1GB5-LX60：
SFP module with LC connector for 10km transmissionTx：1550nm Rx：1310nm (single-mode),0～70,-40～85（-1 modle）
